*Institut für Schadenverhütung und Schadenforschung der öffentlichen Versicherer e.V., IFS Bericht: Brandrisiko Lithium-Ionen-Akku (27. Ausgabe - 03.24)
Brandursachen
Sechs Gründe warum es immer
wieder zu Schadensfällen kommt.
Mechanische Beschädigung
Sturz, Quetschung, Wassereintritt
Überlastung
Falscheinbau, BMS-Fehler, Falsches Ladegerät
Fabrikationsfehler
Qualitätsmangel, Produktionsfehler
Tiefenentladung
Winterpause, Überlastung, BMS-Fehler
Falschanwendung
Bedienungsfehler, Lagerverfehlung, falsches Ladegerät
Thermische Belastung
Überhitzung, Sonneneinstrahlung, ext. Wärmequelle, Hitzestau

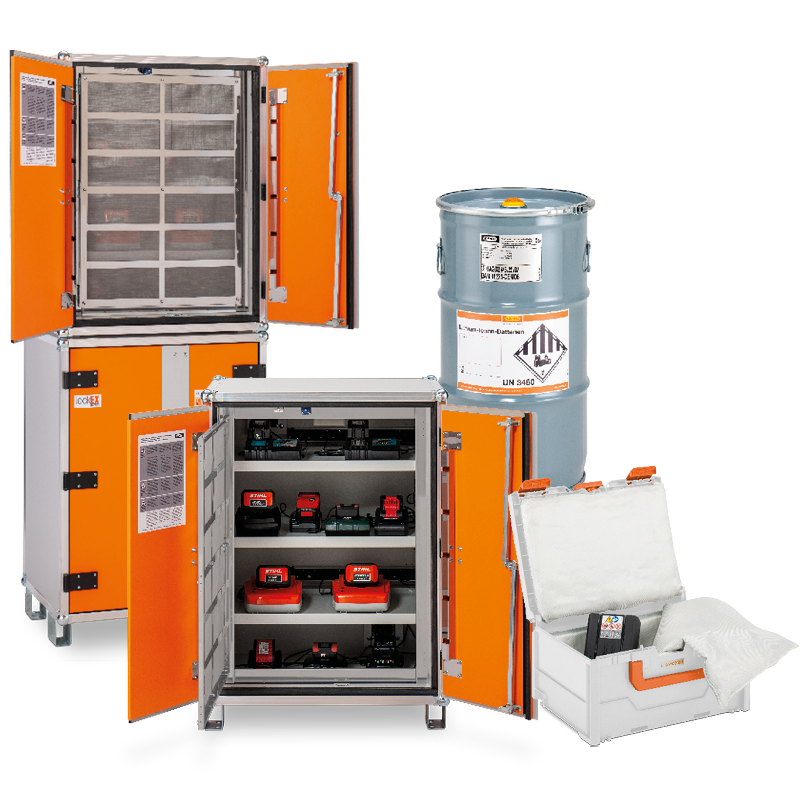

Unsere Produkte
Akku-Schränke und -Behälter zum Lagern, Laden, Transportieren und Sammeln

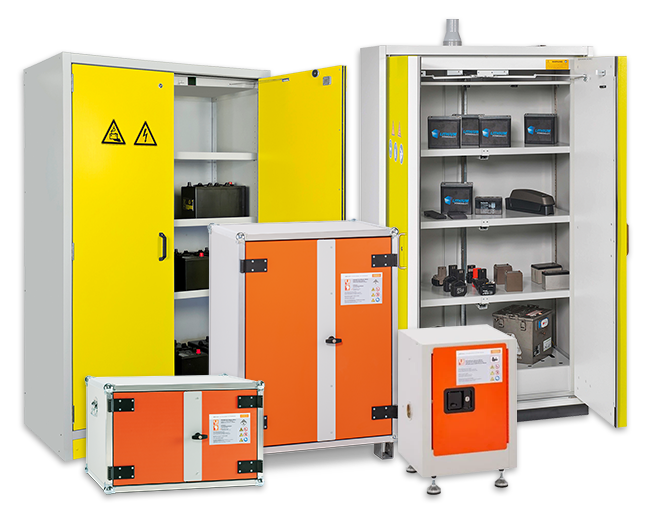

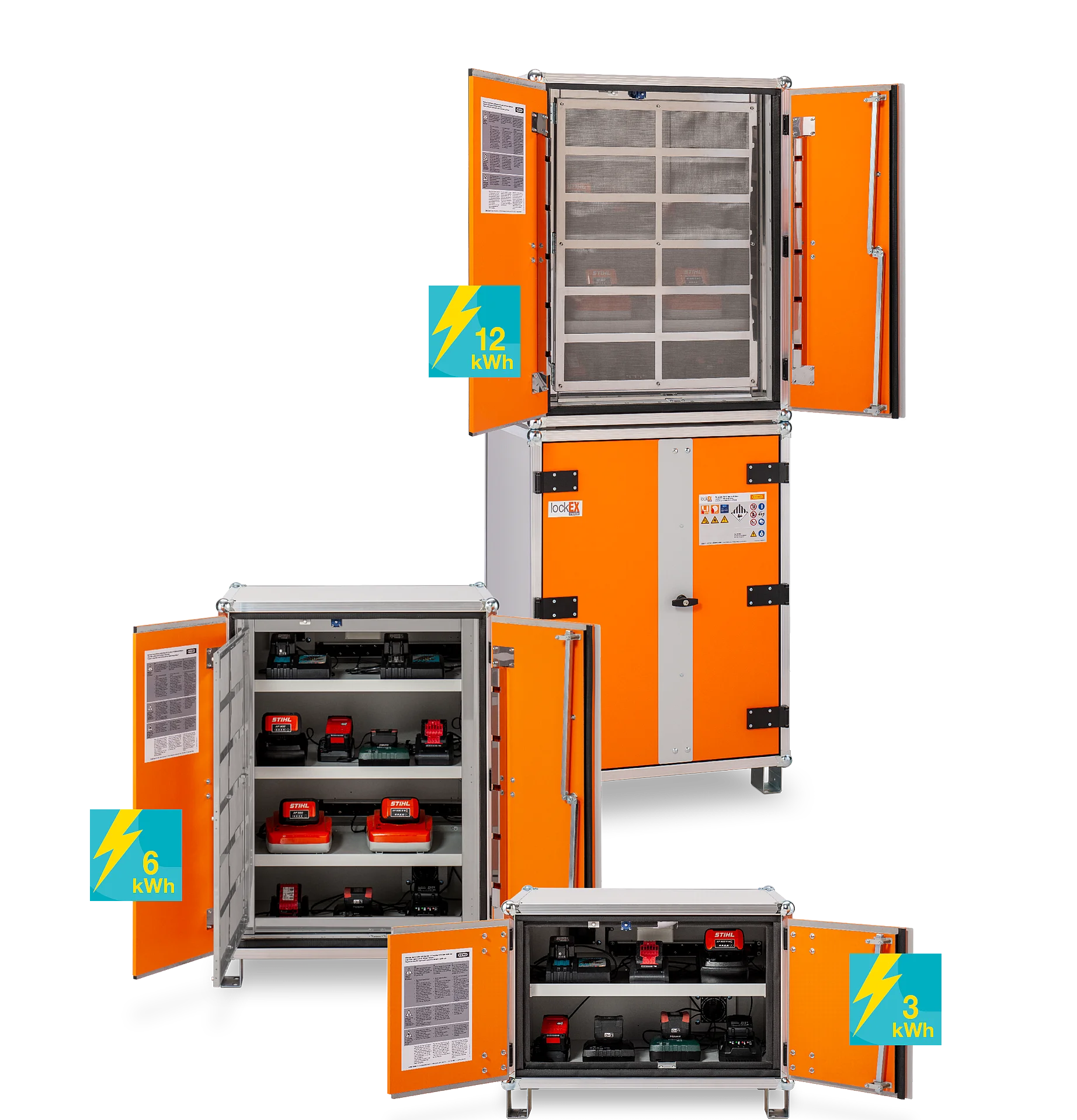

Übersicht Akku-Schränke
Zum Lagern und Laden
Beschädigungen oder unsachgemäßer Umgang mit Lithium-Batterien sind nicht ungefährlich und können schnell dramatische Folgen haben. Neben der Beachtung von Sicherheitsregeln, empfehlen wir für die sichere Lagerung die speziell dafür entwickelten CEMO Produkte.
Sicherheitsregeln:
- Schutz vor Kurzschluss der Batteriepole
- Schutz vor mechanischer Beschädigung
- Umgehende fachgerechte Entsorgung beschädigter Produkte
- Keine dauerhafte, unmittelbare Aussetzung hoher Temperaturen
- Separate Lagerung
- etc.
Akku Lagerschrank FMplus
- 3 Größen erhältlich, für z.B. Powertool-Akkus
- Doppelwandige, hitzeisolierende Stahlblechkonstruktion
- Stabile, abschließbare Türverriegelung (3-Punkt-System)
- Zum Anschluss an Abluftsystem für Rauchgase
- Zur Lagerung von Lithium-Akkus mit geringer Leistung (vgl. VdS 3103)
- Ideal als Einstiegslösung zur Verwendung gemäß Gefährdungsbeurteilung

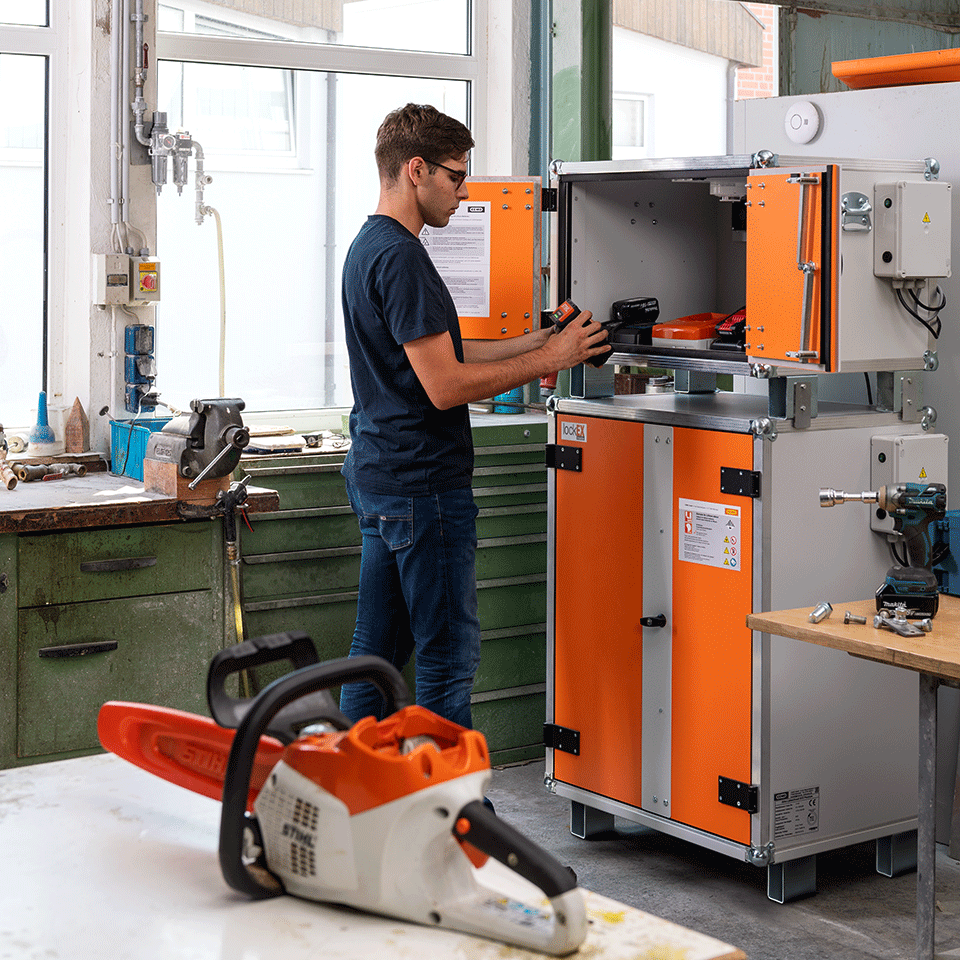

Akku-Lager- und-Ladeschrank Basic 8/5- lockEX
In verschiedenen Varianten erhältlich
- Laden mehrerer Lithium-Akkus im Schrank
- Frühzeitige Alarmierung im Schadensfall
- Die relevanten Sicherheitsregeln zum Laden von Lithium-Batterien werden eingehalten
- Ideal um Akkus für den Ladevorgang von dem gelagerten Bestand abzuschirmen
- Jetzt kommt von CEMO auch die Lösung für den Explosionsschutz - lockEX
- Modulares, stapelbares Baukastensystem
Akku-Lager- und-Ladeschrank Basic 8/10- lockEX
In verschiedenen Varianten erhältlich
- Ladeschränke auch 3-phasig bei höherem Strombedarf erhältlich
- Geprüfte 60 Minuten Feuerwiderstand von Innen nach Außen
- Extern durchgeführter Batteriebrandversuch mit Ebike-Akkus
- Sicherheitsfeatures: u.a. Rauchmelder, Ventilator, Türkontaktschalter
- Serienmäßig unterfahrbar, damit mobil im Brandfall
- Die relevanten Sicherheitsregeln für Ladevorgang und Lagerung von Lithium-Batterien werden eingehalten
- Jetzt kommt von CEMO auch die Lösung für den Explosionsschutz - lockEX
- Modulares, stapelbares Baukastensystem

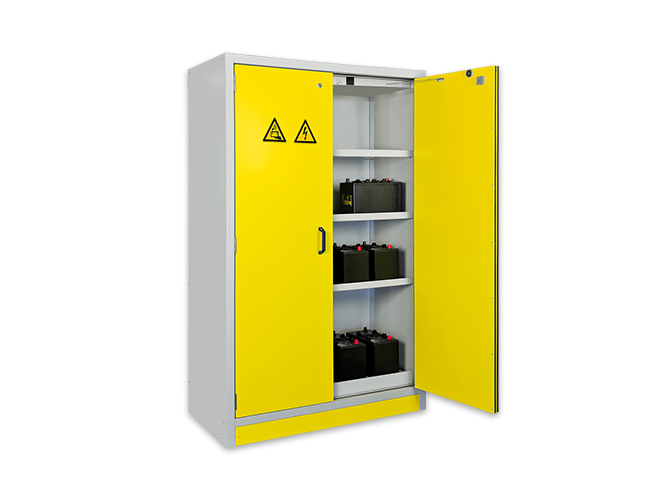

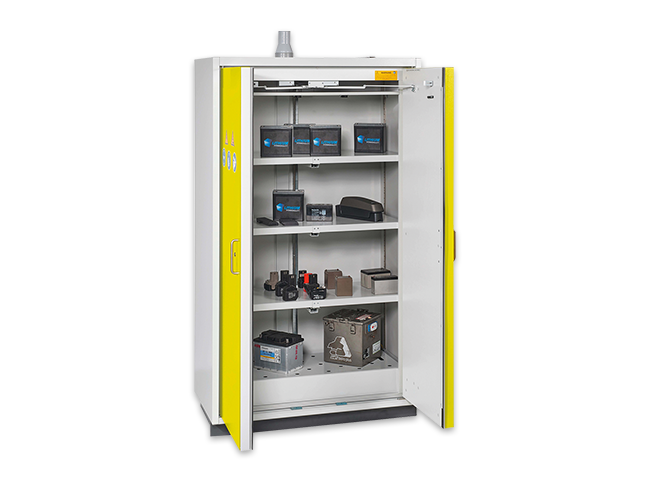

Akku-Sicherheitsschrank PROline 6/20 und 12/20
- 90 Minuten Feuerwiderstand nach DIN EN14470-1
- zur Lagerung von neuwertigen Lithium-Batterien geringer Leistung (<100 Wh, vgl. VdS 3103)
- sichere 2-Punkt-Verriegelung für optimalen Zugriffschutz
- Verriegelung bei Schließen der Türe
- im Brandfall selbstschließende Türen
- serienmäßige Türfeststellung in geöffnetem Zustand
Übersicht Akku-Behälter
Zum Transportieren, Lagern und Sammeln
Lithium-Batterien gelten als offizielles Gefahrgut und unterliegen einigen Transportvorschriften. In den meisten Fällen muss daher eine geprüfte und zugelassene Gefahrgutverpackung verwendet werden. Da dieses Thema entsprechendes Know-How erfordert, hat CEMO eine Auswahl geeigneter Produkte zusammen gestellt.
Fragen, mit denen sich Anwender oft beschäftigen:
- Sind die Batteriepole abgeklebt?
- Welchen Zustand haben die Akkus? (entscheidend für Verpackungsanweisung)
- Liegt der Schwerpunkt beim brandgeschützten Lagern oder dem günstigen, aber regelkonformen Transport?
- Wo sind die Grenzen der ADR-Handwerkerregelung für Lithium-Akkus?
- Wie kann ich auffällige Akkus bei Bedarf separieren?
Akku-Systembrandschutzbox Li-SAFE
Ausstattung:
- Für Transport & Lagerung von z.B. Powertool- oder Gartengeräte-Akkus
- Schlagzähe Kunststoffbox mit nicht-brennbarer Brandschutzauskleidung
- Hohe Funktionalität & perfektes Handling für viele Anwendungen
- UN-zugelassene Gefahrgutverpackung (Y-codiert / VG II)
- Extern durchgeführter Batteriebrandversuch mit überzeugendem Ergebnis
Zugelassen für: neue/gebrauchte Lithium-Batterien (ADR SV230 i.V.m. P903), defekte/beschädigte Lithium-Batterien (ADR SV376 i.V.m. P908), Lithium-Batterien für Entsorgung/Recycling (ADR SV377 i.V.m. P909), Prototypen (ADR SV310 i.V.m. P910), sowie kleine Lithium-Batterien unter 100 Wh (SV 188), Handwerkerregelung (ADR 1.1.3.1 c)
Weitere Produktinfos
Akku-Sicherheitstonne
Ausstattung:
- Zum Lagern, Sammeln und Transportieren
- Zulassung mit expliziter Nennung von Lithium-Batterien
- 60 Liter Spannringdeckelfass
- Spezielles Ventil zur Druckentlastung im Schadensfall
- Zur Verwendung von Vermiculite als Puffermaterial
Akku-Stahlsammelbehälter
Ausstattung:
- 120 Liter Fassungsvermögen
- Robuster, feuerverzinkter Stahlbehälter
- Stabile Verschlussschnallen
- Zur Verwendung mit Vermiculite & Blähglasgranulat
- Unterfahrbar, kranbar und stapelbar
Kunststoffsammelbehälter
Ausstattung:
- UN-geprüfte Verpackung mit Y-Codierung
- Geringes Gewicht
- Zur Verwendung mit Vermiculite & Blähglasgranulat
- In zwei Größen erhältlich
Puffermaterial
Eigenschaften:
- Verpackungsempfehlung für Akku-Stahlsammelbehälter und Kunststoffsammelbehälter
- Als nicht-brennbar klassifiziert
- Hohe Wärmeisolation
- Saugfähig bei Elektrolytaustritt
Vermiculite
- Erhältlich im 4,5 kg-Sack (ca. 50 Liter)
- Standard als Puffermaterial in Gefahrgutverpackungen
Blähglasgranulat
- Erhältlich im 12,5 kg-Sack (ca. 55 Liter)
- Speziell geeignet für den Brand von Lithium-Akkus, bildet eine abschirmende Schicht
Genormte Batteriebrandprüfung im Sicherheitsschrank ist jetzt Stand der Technik
Die sichere Lagerung von Li-Ionen-Akkus erfordert neue Technologien und Standards. Mit dem neuen VDMA Einheitsblatt 24994:2024-08 müssen Sicherheitsschränke für Li-Ionen-Akkus nicht mehr zwingend gegen Feuer von außen geschützt sein, sondern vor allem einen genormten Batteriebrandtest im Inneren bestehen. Dieser Test prüft, wie gut der Schrank im Falle eines Batteriebrandes innerhalb seines eigenen Raums schützt, um so eine Ausbreitung von Feuer oder gefährlichen, explosiven Gasen zu verhindern. Die bislang übliche Einstufung (F30, F60 oder F90) mit lediglich äußerlicher Testbeflammung reicht nicht mehr aus, um den aktuellen Sicherheitsstandards zu entsprechen.
Diese neuen Sicherheitsanforderungen machen spezialisierte Sicherheitsschränke mit Explosionsschutz für Li-Ionen-Akkus zu einer unverzichtbaren Lösung für Unternehmen, die auf einen umfassenden Brandschutz bei der Lagerung und Nutzung von Batterien angewiesen sind.
CEMO Neuer Stand der Technik - erfolgreicher realer Batteriebrandversuch in Anlehnung an VDMA Einheitsblatt 24994
Die Sicherheitsspezialisten von CEMO haben in der Produktentwicklung bereits frühzeitig erkannt, dass die Gasentwicklung und daraus entstehende Explosionen das Schutzziel für Batterieladeschränke verschieben. Mit dem patentrechtlich geschützten lockEX-System konnte so der neue Stand der Technik erfolgreich geprüft werden. Der Test wurde mit dem CEMO lockEX Akku-Lager- und Ladeschrank 8/10 Premium Plus durchgeführt.
Was ist das Besondere an einem CEMO Akku-Schrank mit lockEX?
Mit dem gesamtheitlichen Ansatz von CEMO, werden Feuerwiderstandsfähigkeit, Explosionsschutz sowie Gasmanagement bei Akkus-Schränken mit lockEX berücksichtigt. Speziell für den Explosionsschutz wird die patentenrechtlich geschützte lockEX-Türverriegelung eingesetzt. Diese bewältigt effektiv den Explosionsdruck sich entzundender Gase im Inneren des Schrankes und gewährleistet so den Erhalt der Schutzwirkung der Akku-Schränke.
Kontrollierte Druckentlastung als Explosionsschutz
Der TÜV Nord hat ein Zertifizierungsprogramm für Aufbewahrungsmittel für Lithium-Ionen-Akkus (TÜV Nord Baumustergeprüft) entwickelt, welches uns überzeugt hat. Anders als bei Tests mit Brandschutzschränken wird nicht nur die Feuerwiderstandsfähigkeit beurteilt, sondern auch reale Batteriebrände und -explosionen im Schrank, welche das Verhalten von Lithium-Ionen-Batterien wahrheitsgemäß abbilden. Der Prüfumfang besteht sowohl aus dem Batteriebrandversuchen als auch dem Herbeiführen von Gasexplosionen.
Für die Gasexplosion wird Propangas verwendet, was der Explosionscharakteristik von Batteriegasen sehr ähnlich ist und einen reproduzierbaren Versuchsaufbau gewährleistet.
Die drei Sicherheits- & Qualitätsnachweise
Prüfbestandteil des neuen Zertifizierungsprogramms der TÜV Nord Group (Zum Zertifikat)
- Nachweis Feuerwiderstand
- Nachweis reale Batteriebrandversuche
- Nachweis Gasexplosionsschutz
Information
Lagervorschriften
Aktuell gibt es keine öffentlich-rechtlichen Vorschriften zur Lagerung von Lithium-Batterien. Das ist aber niemals als „Freifahrtschein zum Nichtstun“ zu verstehen.
Lithium-Batterien sind Erzeugnisse nach REACH und daher per Definition keine Gefahrstoffe. Jedoch sind sich alle einig: Lithium-Batterien sind innerbetrieblich wie ein Gefahrstoff zu behandeln und zu lagern.

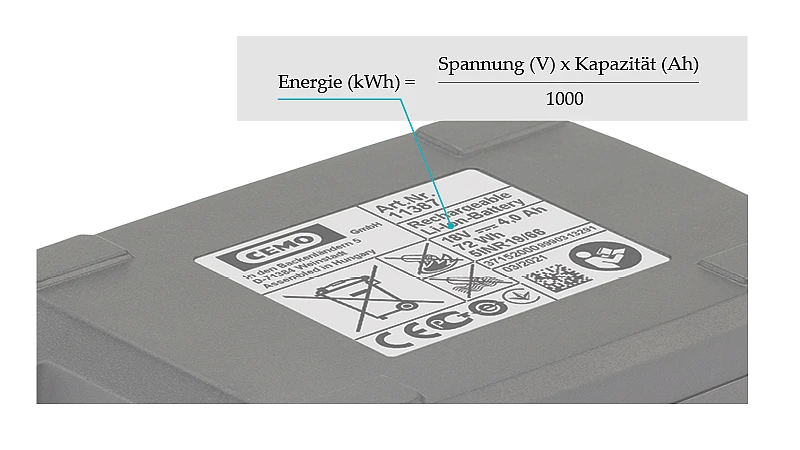

Erheblichen Einfluss auf die Lagerung von Lithium-Batterien hat deren Leistungsklassifizierung: geringe, mittlere und hohe Leistung. Von Seiten der Versicherer gibt es schriftliche Empfehlungen, die als gleichwertig und ebenso verbindlich angesehen werden.
Weitere Infos
Information
Transportvorschriften
Lithium-Batterien sind seit dem Jahr 2009 offiziell Gefahrgut der Klasse 9 (Verschiedene gefährliche Stoffe und Gegenstände). Und das ist auch gut so!
Der Gesetzgeber hat für kleine Lithium-Batterien (<100Wh) über die Sondervorschrift 188 in der ADR eine Erleichterung für z.B. Powerbanks, Handys oder Laptop-Akkus geschaffen. Deren Transport fällt unter bestimmten Auflagen nicht unter den erheblich komplizierteren Gefahrgut-Transport größerer Batterien.
Weitere Infos
Wichtige Vorschriften und Regeln
- Lagervorschriften
- Transportvorschriften
- Allgemeine Sicherheitsregeln
- Spezifische Sicherheitsregeln
- Gefährdungsbeurteilung
- Brandschutzkonzept
